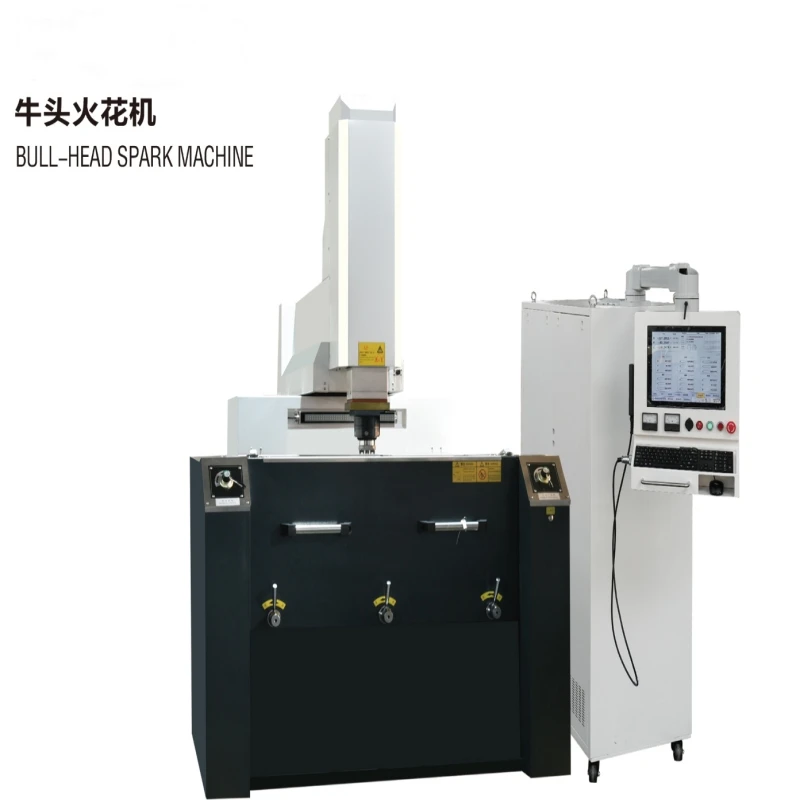

Macchina Scintilla-testa di toro

La macchina per elettroerosione a tuffo CNC120R–CNC150R a doppia testa-è progettata per la lavorazione di stampi grandi e complessi con prestazioni di elettroerosione a carico elevato-. La serie combina una struttura a doppia-testa con controllo CNC, offrendo una corrente di lavorazione massima di 50 A, finitura superficiale Ra di 0,1 μm, velocità di rimozione del materiale di 500 mm³/min e risoluzione dell'asse di 0,4 μm. È adatto per cavità di stampi di grandi dimensioni, utensili pesanti e applicazioni di elettroerosione di precisione che richiedono scarica stabile e bassa usura degli elettrodi.

Invia la tua richiesta

Macchina per elettroerosione a tuffo a doppia testa-
Caratteristiche della macchina
1. Il mandrino principale per i modelli 1680 e successivi adotta le guide lineari giapponesi THK.
2. I modelli N1680 e successivi sono disponibili con dispositivo manuale o idraulico (opzionale per il cliente).

Funzioni del sistema CNC
1. Massimo. corrente di lavorazione: 50A
2. Potenza totale in ingresso: 9 KVA
3. Tensione in ingresso: 380 V
4. Rugosità superficiale ottimale: Ra0,1μm
5. Usura minima dell'elettrodo: 0,1%
6. Massimo. velocità di rimozione materiale: 500mm³/min
7. Risoluzione dell'asse: 0,4μm
8. Unità di azionamento minima: 1μm

Specifiche
Articolo	Unità	CNC120R	CNC150R
Dimensioni del piano di lavoro	mm	1300×600	1700×900
Corsa X, Y, Z	mm	650×500×400(doppia-testa)	1000×600×500(doppia-testa)
Distanza massima tra la piastra di collegamento della testa dell'elettrodo- e il dispositivo indossabile	mm	950	600-1100
Massimo. peso del pezzo	kg	6500	9000
Massimo. peso dell'elettrodo	kg	180	200
Dimensione interna del serbatoio del fluido di lavoro	mm	2000×1250×600	2400×1400×650
Massimo. livello del liquido nel serbatoio del fluido di lavoro	mm	500	600
Peso della macchina principale	kg	10000	12000
Dimensione complessiva (L×W×H)	mm	3500×4000×3100	3600×4500×3500
Capacità totale del serbatoio dell'olio funzionante	L	1500	1500
Corrente massima di lavorazione	A	50	50
Massima velocità di elaborazione	mm³/min	400	400
Consumo minimo dell'elettrodo	%	Inferiore o uguale a 0,3	Inferiore o uguale a 0,3
Precisione superficiale ottimale	μm	Inferiore o uguale a 0,2	Inferiore o uguale a 0,2
Potenza in ingresso	KVA	9	9
