Descrizione dei prodotti

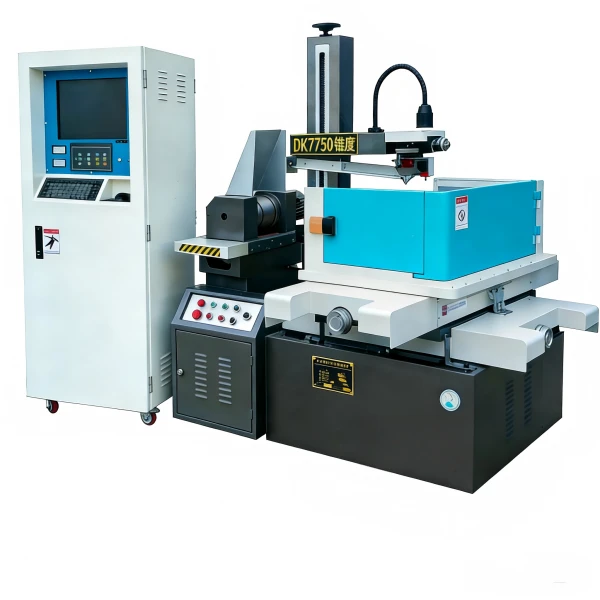

La macchina per elettroerosione a filo ad alta velocità è progettata per il taglio efficiente e preciso di materiali elettricamente conduttivi come acciaio inossidabile, acciaio per utensili, acciaio temprato, rame, alluminio e carburo.
Utilizzando la lavorazione con elettroerosione controllata da CNC-, la macchina rimuove il materiale attraverso scintille elettriche controllate tra l'elettrodo a filo e il pezzo in lavorazione. Questo metodo di taglio senza-contatto riduce la forza di taglio meccanica ed è adatto per contorni complessi, fessure strette, stampi, matrici e componenti metallici di precisione.
Taizhou Ouling CNC Equipment Co., Ltd. fornisce soluzioni di elettroerosione a filo ad alta velocità per la produzione di stampi, lavorazioni meccaniche di precisione, utensili e applicazioni generali di lavorazione dei metalli.
Caratteristiche principali
-
Prestazioni di taglio ad alta-velocità
Progettata per un'efficiente lavorazione per elettroerosione a filo, la macchina può migliorare l'efficienza di lavorazione per pezzi idonei mantenendo prestazioni di taglio stabili.
La velocità di taglio effettiva dipende dal tipo di materiale, dallo spessore del pezzo, dalle condizioni del filo, dalle impostazioni di scarico e dalla finitura superficiale richiesta.
-
Controllo di precisione CNC
Il sistema di controllo CNC gestisce il percorso di taglio e il movimento degli assi in base al profilo programmato, rendendolo adatto a lavorazioni complesse e ripetibili.
-
Adatto per profili complessi
La macchina può elaborare:
- Slot stretti
- Ritagli interni-
- Angoli di raggio-piccolo
- Contorni irregolari
- Punge e muore
- Inserti di precisione
- Parti metalliche complesse
-
Bassa forza di taglio meccanica
Poiché il filo per elettroerosione non preme meccanicamente contro il pezzo, il processo aiuta a ridurre la deformazione durante la lavorazione di componenti sottili, temprati o di precisione.
-
Ampia compatibilità dei materiali
I materiali conduttivi adatti includono:
- Acciaio inossidabile
- Acciaio per utensili
- Acciaio temprato
- Acciaio al carbonio
- Rame
- Alluminio
- Lega di titanio
- Carburo
Specifiche tecniche
| Articolo | Specifica |
|---|---|
| Nome del prodotto | Macchina per elettroerosione a filo ad alta velocità |
| Modello di macchina | Secondo il modello selezionato |
| Viaggio X/Y | Da confermare |
| Dimensioni del piano di lavoro | Da confermare |
| Massimo. Dimensioni del pezzo | Da confermare |
| Massimo. Peso del pezzo | Da confermare |
| Massimo. Spessore di taglio | Da confermare |
| Diametro del filo | Da confermare |
| Velocità di taglio | A seconda del materiale e delle condizioni di taglio |
| Precisione di lavorazione | Da confermare |
| Rugosità superficiale | A seconda delle condizioni di taglio |
| Sistema di controllo CNC | Secondo la configurazione |
| Alimentazione elettrica | Personalizzato in base al mercato di destinazione |
| Peso della macchina | Da confermare |
Per una selezione accurata della macchina, le specifiche effettive devono essere confermate in base al modello CNC Ouling selezionato.
Applicazioni tipiche
La macchina per elettroerosione a filo ad alta velocità è adatta per:
- Produzione di stampi e matrici
- Parti metalliche di precisione
- Componenti in acciaio inossidabile
- Punzoni e inserti
- Produzione di utensili
- Componenti automobilistici
- Parti elettroniche
- Componenti di macchinari
- Prototipo e produzione in piccoli-lotti
Configurazione macchina personalizzata
Clienti diversi hanno esigenze di lavorazione diverse. Ouling CNC è in grado di valutare le configurazioni della macchina in base alle dimensioni del pezzo, al materiale, allo spessore di taglio e alle esigenze di produzione.
Le opzioni disponibili possono includere:
- Viaggio in macchina
- Dimensioni del piano di lavoro
- Sistema di controllo CNC
- Funzione di taglio conico
- Voltaggio e frequenza
- Lingua operativa
- Configurazione di sicurezza
- Altre funzioni opzionali
I clienti possono fornire disegni o informazioni sui campioni per consigliare la macchina.
Controllo qualità e servizio
Prima della spedizione, la macchina può essere sottoposta a ispezione meccanica, test elettrici, regolazione della macchina e prove di taglio di campioni in base al modello selezionato e ai requisiti dell'ordine.
Il supporto del servizio può includere:
- Selezione della macchina
- Consulenza tecnica
- Guida all'installazione
- Formazione degli operatori
- Supporto tecnico remoto
- Guida alla manutenzione
- Supporto ricambi
Domande frequenti
Q1: A cosa serve una macchina per elettroerosione a filo ad alta velocità?
R: Viene utilizzato per un taglio di precisione efficiente di materiali metallici conduttivi, in particolare stampi, matrici, componenti temprati e parti di precisione complesse.
Q2: Quali materiali può tagliare?
R: Può lavorare materiali elettricamente conduttivi come acciaio inossidabile, acciaio temprato, acciaio per utensili, rame, alluminio e carburo.
Q3: Può tagliare l'acciaio temprato?
R: Sì. L'elettroerosione a filo è adatta per molti materiali conduttivi temprati poiché la rimozione del materiale viene ottenuta tramite scarica elettrica anziché tramite taglio meccanico convenzionale.
Q4: Cosa influenza la velocità di taglio?
R: La velocità di taglio dipende dal tipo di materiale, dallo spessore, dalle condizioni del filo, dai parametri di scarico, dalle condizioni di lavaggio e dalla finitura superficiale richiesta.
Q5: La macchina può essere personalizzata?
R: Sì. Le dimensioni della macchina, la corsa, il controller, la tensione, la lingua e le funzioni opzionali possono essere configurati in base alle esigenze del cliente.
Q6: Quali informazioni devo fornire per un preventivo?
R: Fornire il materiale del pezzo, le dimensioni, lo spessore di taglio, la precisione richiesta, la quantità di produzione, il paese di destinazione e la tensione locale.
| Elettroerosione a filo a taglio singolo | ||
| Specifica meccanica | DK7725 | |
| Dimensioni del tavolo da lavoro | 340*520mm | |
| Corsa dell'asse X/Y | 250*320mm | |
| Corsa dell'asse U/V | 60*60mm | |
| Corsa dell'asse Z | 360 mm | |
| Spessore massimo del pezzo | 400 mm | |
| Massimo. peso del pezzo | 200kg | |
| Peso corporeo della macchina | 1000 kg | |
| Superficie del pavimento del corpo macchina | 1200*1100*1400mm | |
| Parametro tecnico | ||
| Massimo. angolo/spessore della conicità | ±6 gradi/±15 gradi/±30 gradi/80 mm | |
| Massimo. velocità di lavorazione | 150 mm²/min | |
| Massimo. velocità di alimentazione del filo | 1~11,4 m/sec (frequenza regolabile) | |
| Precisione di posizionamento | ±0,03 mm | |
| Precisione di posizionamento ripetuta | ±0,005 mm | |
| Precisione di lavorazione ottimale | ±0,006 mm | |
| Rugosità superficiale ottimale | 2.5μm | |
| Diametro del filo di molibdeno | 0,10~0,25 mm | |
| Alimentazione elettrica | Trifase/380 V/50 Hz | |
| Consumo energetico | 3kVA | |
| Configurazione standard | ||
| Collegamento dell'asse | Asse XYUV simultaneo | |
| Tipo di binario di guida | Binario temprato a forma di V- | |
| Modalità di azionamento dell'asse XY | Motore passo-passo | |
| Sistema di lubrificazione centrale | manuale/automatico | |
| Capacità del serbatoio dielettrico | 40 L | |
| Controllore | Armadio di controllo verticale | |
| Piattaforma software | Finestra XP | |
| Sistema di controllo | Taglio-automatico/ Taglio-win/X8/HL | |
| Visualizzazione della lingua | Cinese/inglese/russo | |
| Monitorare | Display LCD da 17". | |
| Display di lettura digitale | Visualizzatore assi XY (5μm) | |
| Istruzioni CNC | Codice ISO standard | |
| Tipo di trasmissione | USB/LAN | |
